株洲未铼新材料科技有限公司
手机：13873382990 （段总）
手机：15773363955 （段先生）
电话：0731-22160654
邮箱：sales@rheniumcn.com
传真：0731-22160654
地址：湖南省株洲市天元区泰山路 街道天台金谷（02）栋103号厂房
网址：www.rheniumcn.com
钼铼合金制备工艺

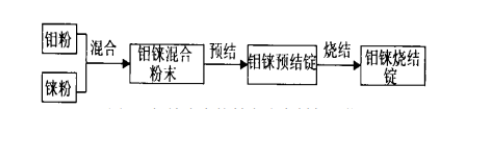

钼铼合金成份主要有 Mo41Re , Mo44.5Re 和 Mo47.5Re。但是因为铼价格昂贵 , 近年来很多研究 人员致力于含铼量低的合金。 粉末冶金方法是制备钼铼合金坯锭最常用的 方法 , 其常用的制备路线如图所示。首先将钼粉和铼粉混合均匀 , 再进行模压或者等静压 , 然后经过预结和大于 2000 ℃的高温烧结就可以制出相对密度为 90 %左右的钼铼合金。制备钼铼合金所用 的钼粉纯度一般大于等于99.95% , 铼粉纯度一般大于等于 99.98% , 这两种粉末的平均粒度一般小于5μm。
